多極磁環的4種常見波形圖片及特征

在多極磁環的磁性能檢測中，磁路測試波形是評估充磁質量、磁場分布均勻性以及應用匹配性的核心指標。目前常見、具代表性的磁路測試波形主要有4種，分別是正弦波、梯形波、方波和馬鞍波，下面是關于它們的特征和波形圖介紹。

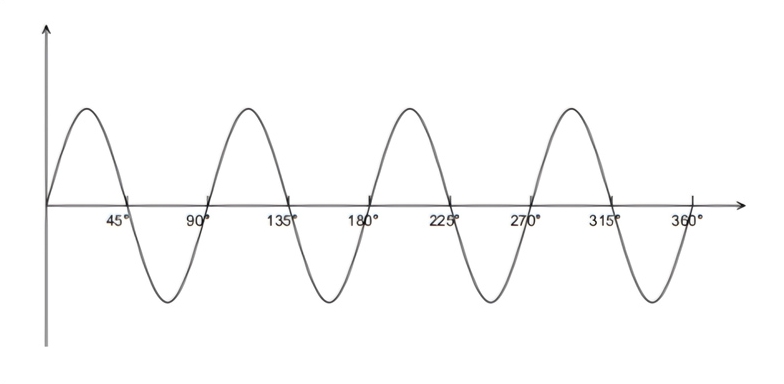

第  一種，正弦波波形

特征:呈現連續、平滑的周期變化，磁密從正峰值到負峰值過渡自然，沒有明顯拐點或突變，相鄰磁極之間的磁場分布均勻，對稱性好。

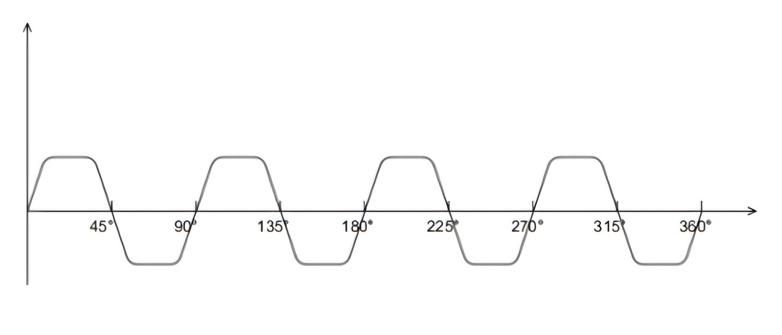

第二種，梯形波波形

特征:梯形波在峰值區域較為平坦，上升沿和下降沿相對陡峭，磁密在極中心區域保持較穩定的高值。

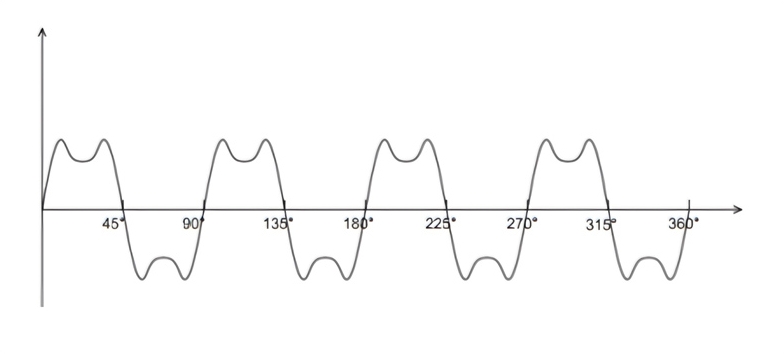

第三種、馬鞍波波形

特征:馬鞍波在正負峰值區域出現輕微下凹或雙峰現象，整體形狀類似“馬鞍”

極中心磁密略低，兩側偏高。

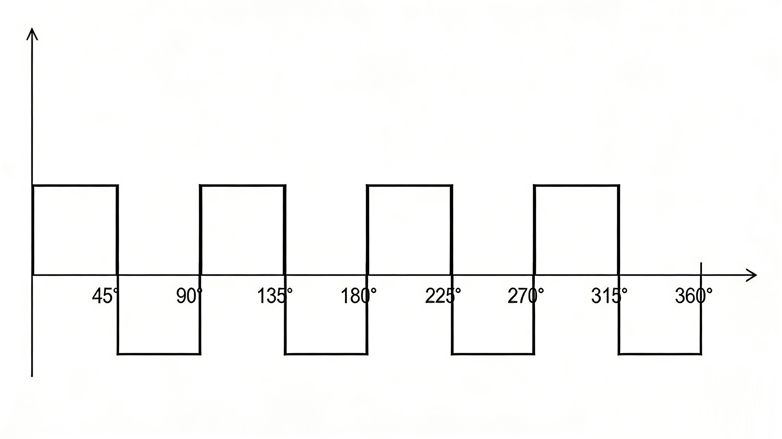

第四種、方波波形

特征:磁密在相鄰磁極之間呈現近似“開關式”變化，從正峰值到負峰值的轉換非常迅速，上升沿和下降沿陡直，幾乎沒有過渡區，在磁極中心區域，磁密接近恒定并快速達到飽和值，磁極邊界清晰、極性分界明確。
