V型結構磁鋼轉子

在永磁同步電機(PMSM)中，轉子結構對電機的效率、功率密度以及運行穩定性具有決定性影響，V型結構磁鋼轉子因其綜合性能突出，被廣泛應用于新能源汽車、電動工具、家電電機及工業伺服系統中，下面電機磁鋼廠家卡瑞奇小傅來為您介紹下它的特點，優勢，典型應用。

V型結構磁鋼轉子屬于內嵌式永磁轉子的一種，其磁鋼主要以高性能釹鐵硼H/SH/UH/EH為主，以"V”字形方式埋入轉子鐵芯內部，磁鋼之間及外側配有磁橋結構，用于機械強度與磁路調節，這種結構使磁鋼與轉子鐵芯形成一定夾角，兼顧了磁阻轉矩與永磁轉矩的共同輸出。

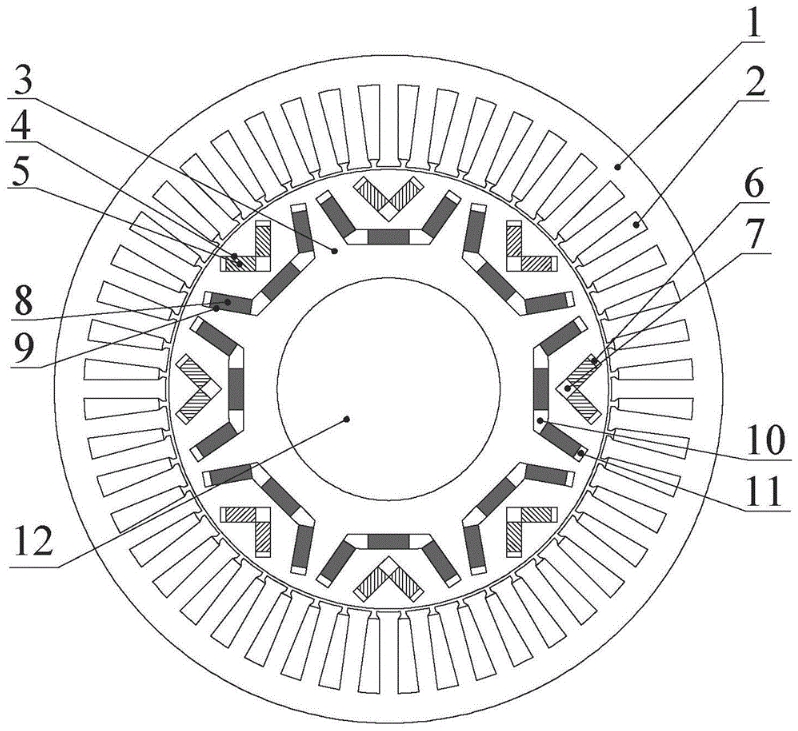

V型結構磁鋼轉子圖片

V型結構磁鋼轉子的核心優勢主要體現在綜合性能與工程適應性上，該結構在永磁轉矩的基礎上，充分利用轉子磁阻差產生磁阻轉矩，實現磁場轉矩與磁阻轉矩的疊加，在相同體積條件下可獲得更高的轉矩密度和更強的輸出能力。同時，由于磁鋼內嵌目呈V型布置，d軸與a軸電感差顯著增大，使電機在高速區具備優異的弱磁調速能力，有效拓寬髙效運行范圍，特別適用于新能源汽車和高速電機應用。在機械可靠性方面，內嵌式磁鋼避免了高速運行中磁鋼用飛的風險，無需復雜外部約束結構，整體安栓性和長期穩定性更高。

應用方面，憑借其性能與可靠性優勢，V型結構磁鋼轉子已廣泛應用于新能源汽車驅動電機、工業伺服電機、機器人關節電機、高速、高功率密度PMSM系統。
